製品情報

冷却・冷凍機器の設計・製作・販売

スパイラルコンベヤ

製品情報
  • エヌ・ケイ・ファインテクノのスパイラルコンベヤは、あらゆる食品の特性（風味・歩留まり）を生かしながらコンパクトにそしてより衛生的に機能させることができるシステムです。
  • いかなる高温や低温にも耐えられる厳正な素材を使用。また、効率のよい機器を使用することで耐久性に優れています。
  • システムをトータルで監視する制御が組み込まれているため、安全にご使用いただけます。
  • スパイラルコンベヤーはベルト巾254mmより最大1,219mmまで使用でき、段数は最大35段（ベルト総長1,700m）まで製作可能で、製品出入口の方向は自由にレイアウトできます。
代表製品例

※下表は横にスクロールして御覧ください。

凍結 粉製品 パン粉付 コロッケ・エビフライ
パン生地 ピザパイ・ホットケーキ・お好み焼き
麵類 うどん・そば・スパゲッティ
二次冷結製品 畜産物 スライス肉・ステーキ肉・ブロイラー
水産物 裸切身・トレー入り生魚・魚フライ
個別冷結製品 農産物 グリーンピース・トウモロコシ
水産物 ムキエビ・ホタテ貝・貝柱
揚製品 チキンナゲット・ハンバーグ
蒸し製品 シュウマイ・ギョウザ・ロールキャベツ
乳製品・冷凍 アイスクリーム・シューアイス・デザート類
冷却 練り製品 蒲鉾・竹輪・カニ棒・ハンペン
蒸し製品 シュウマイ・ギョウザ
乳製品 プリン・ゼリー・デザート類
加熱 加熱滅菌 蒲鉾・魚類・麺類
加熱調理 麺類・シュウマイ・ギョウザ・ミートボール・ハンバーグ・菓子類

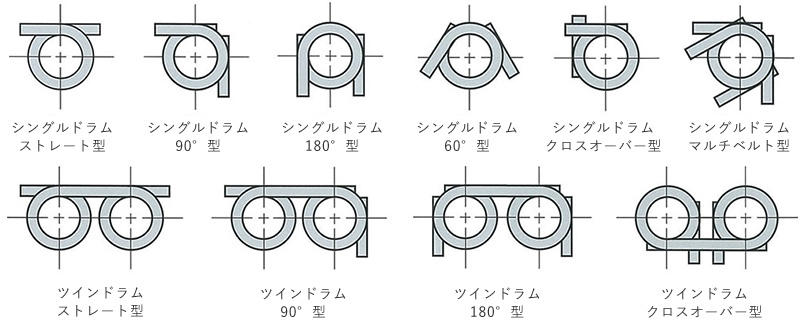

レイアウト代表例

ベルトの種類

上図は標準ベルトです。他に、ドラム径2.2倍のスモールラジアスタイプもあります。

標準型スパイラルコンベヤー主要部のサイズ

※下表は横にスクロールして御覧ください。

  ベルト巾 センタードラム
直径 		ベルト外周部
の直径 		1段当たり
のベルト長 		1段当たりの
積載可能な
ベルト長さ
（有効部内周長） 		システムの半径R
スパイラルベルト 305mm
（12in） 		1350mm 1960mm 6.17m 4.24m 0.828m
356mm
（14in） 		1570mm 2281mm 7.18m 4.93m 0.963m
406mm
（16in） 		1790mm 2603mm 8.19m 5.62m 1.100m
457mm
（18in） 		2030mm 2945mm 9.27m 6.37m 1.244m
508mm
（20in） 		2240mm 3256mm 10.25m 7.08m 1.374m
559mm
（22in） 		2460mm 3578mm 11.26m 7.72m 1.510m
610mm
（24in） 		2690mm 3910mm 12.30m 8.45m 1.650m
660mm
（26in） 		2910mm 4231mm 13.31m 9.14m 1.785m
711mm
（28in） 		3130mm 4553mm 14.33m 9.83m 1.921m
762mm
（30in） 		3360mm 4884mm 15.37m 10.55m 2.061m
813mm
（32in） 		3580mm 5206mm 16.38m 11.24m 2.197m
914mm
（38in） 		4030mm 5859mm 18.43m 12.66m 2.472m
1016mm
（40in） 		4480mm 6512mm 20.49m 14.07m 2.748m
1118mm
（44in） 		4920mm 7156mm 22.51m 15.45m 3.019m
1219mm
（48in） 		5370mm 7809mm 24.57m 16.87m 3.295m

注）此の表は代表的なもののみ記載してあります。御要望により中間サイズのものも作成いたします。
●仕様は予告なく変更する場合があります。

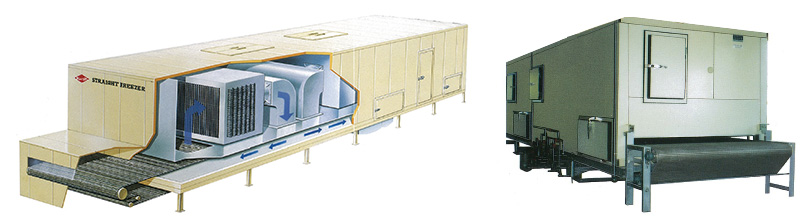

ストレートフリーザ

製品情報
特徴
  • 比較的小型の裸状食品を、短時間で大量に凍結するため、食品の目減りが少なく、また、テフレクターの働きにより、自然に剥離されるので食品の損傷がありません。
  • 凍結ライン上部に大量のフレートファインコイルと強力な軸流ファンを設けており、長時間霜とりが不要な設計のため能率的です。
  • 塩化カルシウムブラインが不要のフロン直膨方式で耐蝕加工ライン、包装ライン、等の自動化機器との接続も容易に行うことができるインライン方式です。そのため、自動運転管理で省力化が計れ、製品と人手がふれず衛生的です。

凍結・冷却の製品

※下表は横にスクロールして御覧ください。

製品 冷却 練り製品 蒲鉾、竹輪、カニ棒、ハンペン
蒸し製品 シューマイ、ギョーザ
乳製品 デザート類、プリン、ゼリー
凍結 乳製品、冷菓 アイスクリーム、シューアイス、デザート類
加熱調理製品 揚製品 チキンナゲット、ハンバーガー、魚フライ
蒸製品 シューマイ、ギョーザ、ロールキャベツ
二次凍結製品 畜産物 スライス肉、ステーキ肉、ブロイラー
水産物 裸切身、トレー入生魚
粉製品 パン粉付 コロッケ、エビフライ
パン生地 デニッシュ、ピザパイ
メン類 うどん、そば、スパゲティー
スナック ピザパイ、ホットケーキ、お好み焼
標準ベルト仕様（バランスネット・SUS 340）
B25-20-12-14 B36-24-12-14 B36-24-12-16
標準ベルト幅
単位mm
1,500 1,700 1,900 2,000
2,100 2,300 2,500 2,700
2,900 3,000 3,100 3,300
3,500 3,700 3,900 4,100
標準コンベヤー長
単位mm
9,900 10,800 11,700 12,600
13,500 14,400 15,000 15,300
16,200 17,100 18,000 18,900
19,800 20,700 21,600 22,500
23,400 24,300 25,200

食品搬送機器の設計、製作、販売

お菓子、乳製品、惣菜

NKカーブコンベヤ
製品情報

NKカーブコンベヤは時計の針のように正確な送りでいかなる方向にも搬送します。

特徴
  • 直径20ｍｍの小さな品物も確実に搬送します。
  • 半円又は扇状の形をしたベルトを使用し、ベルトスリップ、蛇行はしません
  • 送りが正確なので品物の整列は回転しても変わりません。
  • 本体洗浄は可能ですが走行チェーンはSS材のメッキになり、その他は全てステンレス304になります。
  • ベルトの交換は容易です。
  • 本体の角度は30°から180°まで自由な角度を選択できます。
仕様（オプション）
  • 速度は固定と変走タイプが可能です。
    （変速はインバーター制御になります）
  • ベルトスクレパーは脱着式になります。
    （スクレパー用粕受けは付きます）
  • 搬送物が重い場合は天板走行と丸棒走行天板があります。

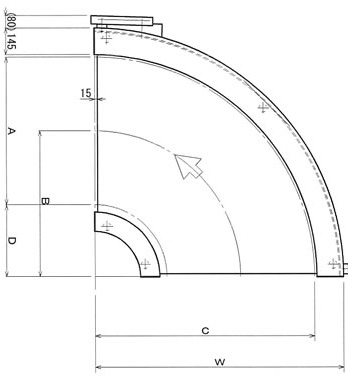

寸法表

NKカーブコンベヤ　90°（標準型）単位mm

※下表は横にスクロールして御覧ください。

機種 A B C D W E
NK-20RS 200 310 443 200 568 125
NK-30RS 300 330 519 300 664 145
NK-40RS 400 440 682 400 827 145
NK-50RS 500 560 848 500 993 145
NK-60RS 600 615 973 600 1118 145
NK-70RS 700 810 1203 700 1348 145
NK-80RS 800 790 1203 800 1348 145
NK-90RS 900 840 1333 900 1478 145
NK-100RS 1000 1115 1657 1000 1802 145
NK-110RS 1100 1270 1862 1100 2007 145
NK-120RS 1200 1220 1862 1200 2007 145
NK-130RS 1300 1480 2171 1300 2316 145
NK-140RS 1400 1430 2171 1400 2316 145

※角度は最低30°から90°までの角度で製作可能です。
※回転は右回転、左回転をお選びください。

NKカーブコンベヤ　180°(標準型)単位mm

※下表は横にスクロールして御覧ください。

機種 A B 2×B C D W E
NK-20RW 200 310 620 886 210 1136 125
NK-30RW 300 330 660 1038 180 1328 145
NK-40RW 400 440 880 1364 240 1654 145
NK-50RW 500 560 1120 1696 310 1986 145
NK-60RW 600 615 1230 1946 315 2236 145
NK-70RW 700 810 1620 2406 460 2696 145
NK-80RW 800 790 1580 2406 360 2696 145
NK-90RW 900 840 1680 2406 390 2956 145
NK-100RW 1000 1115 2230 3314 615 3604 145
NK-110RW 1100 1270 2540 3724 720 4014 145
NK-120RW 1200 1220 2540 3724 620 4014 145
NK-130RW 1300 1480 2960 4342 830 4632 145
NK-140RW 1400 1430 2960 4342 730 4632 145

※角度は最低90°から180°までの角度で製作可能です。
※回転は右回転、左回転をお選びください。

サニタリーコンベヤ
スペーシングコンベヤ
製品情報

新しい生産ラインを創造するスペーシングコンベヤ

特徴
  • 特殊なベルトの材質によって、製品の巾の変更を簡単に行うことを可能にしました。
  • ベルトの幅が伸びることで、製品のスペースを広げることも狭めることも可能です。
  • クローズベルトの使用で小さな搬送物から大きなものまで運ぶことができます。
    ベルトは透明なシリコン加工で、清潔かつ清掃が簡単なので食品の搬送にも適しています。
  • ベルトテンションは、自動ドライブのスピンドルによって緩められ、ベルトの交換が簡単にできます。
仕様

※下表は横にスクロールして御覧ください。

Model NB-1 NB-2 機長 機高 ベルト駆動モータ スライド駆動モータ
NK-SC01 500 650 1350 min800 0.2KW×2 0.09KW×2
NK-SC02 550 715 1350 min800 0.2KW×2 0.09KW×2
NK-SC03 600 780 1350 min800 0.2KW×2 0.09KW×2
NK-SC04 650 845 1960 min800 0.2KW×2 0.09KW×2
NK-SC05 700 910 1960 min800 0.2KW×2 0.09KW×2
NK-SC06 750 975 1960 min800 0.2KW×2 0.09KW×2
NK-SC07 800 1040 1960 min800 0.2KW×2 0.09KW×2
NK-SC08 850 1105 1960 min800 0.2KW×2 0.09KW×2
NK-SC09 900 1170 1960 min800 0.2KW×2 0.09KW×2
NK-SC010 950 1235 2480 min800 0.2KW×2 0.09KW×2
NK-SC011 1000 1300 2480 min800 0.2KW×2 0.09KW×2
NK-SC012 1050 1365 2480 min800 0.2KW×2 0.09KW×2
NK-SC013 1100 1430 2480 min800 0.2KW×2 0.09KW×2
NK-SC014 1150 1495 2480 min800 0.2KW×2 0.09KW×2
NK-SC015 1200 1560 2480 min800 0.2KW×2 0.09KW×2

※NB-2を変更することにより直線コンベヤに変更できます。

クーリングトンネル
製品情報
特徴
  • 硬化仕上がり製品の芯部を冷却する経済的な複式仕様冷却です。
  • パネル扉が簡単に開放できるので、清掃が簡単に行え、衛生的です。
  • 省エネルギーで場所を問わない据付が可能です。
  • 冷風温度・搬送速度は自由にコントロールでき、ここの要望に対応できます。
  • ベルト幅は320mm～1200mm、長さは約50mまで製作可能です。

水産

選別ラインシステム
製品情報
特徴
  • 冷凍カツオ、鮮魚（鰯、鯖、鯵）などをサイズ別に自動選別することができます。
  • 搬送コンベヤを組み合わせることにより、人員の削減ができます。
  • 船からの荷卸ろし作業を連続的にでき、時間短縮が図れます。
  • 自動選別及び搬送コンベヤにより、作業の軽減ができます。

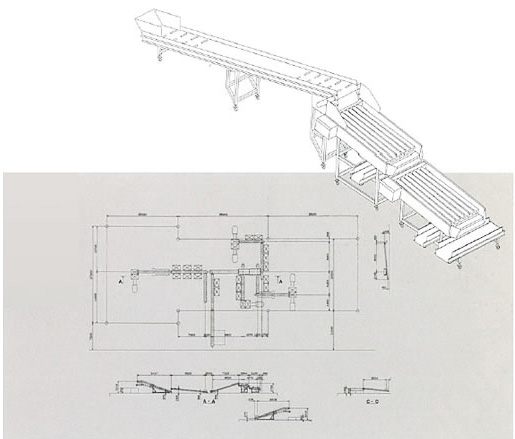

図面

ベルトコンベヤ
製品情報

強くて軽いエヌ・ケイ・ファインテクノのベルトコンベヤ

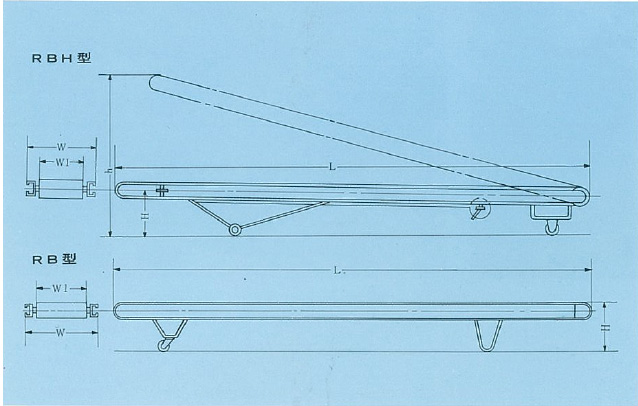

図面

俯仰脚（LCD）仕様

※サイコラックベルトコンベヤーの全ての機種に簡単に取付けられます。

機長 最高揚高h 最低揚低 車輪巾
4000 1800 水平 600
5000 2200 水平 600
6000 2700 水平 740
7000 3200 水平 740

※最高揚高には必要に応じ急角度用も取付致します。

樹脂ローラーコンベヤ
製品情報

産業界で活躍するローラーコンベヤ

特徴
  • アルミ合金のフレームと「NKJ」樹脂のローラーで従来のローラーコンベヤに比べて約1/5の軽さです。
  • ローラーの生命である軸受部分を、長年の研究と経験から考案した、GFナイロンとステンレスボールによって作っていますので注油の必要がありません。
  • フレームは特別なアルミニウム合金で作られていますので、耐蝕性に優れています。
  • ローラーシャフトには、強靭なアルミシャフトを使用しております。特に食品・飲料関係のラインに幅広く使用されています。

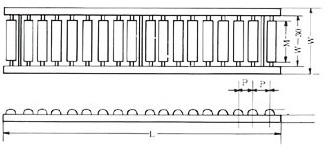

仕様表

仕様表　NKCI-42型

※下表は横にスクロールして御覧ください。

型式 KCI-420 KCI-425 KCI-430 KCI-435 KCI-440 フレーム断面
ローラー径 42φ 42φ 42φ 42φ 42φ
ローラー巾 200m/m 200m/m 300m/m 350m/m 400m/m
フレーム長さ 200m/m 300m/m　他ご指定に応じます
ローラーピッチ P=75m/m　P=100m/m
フレーム ALフレーム使用

システム

上記機械に関わる運搬、据付工事、機械メンテナンス
